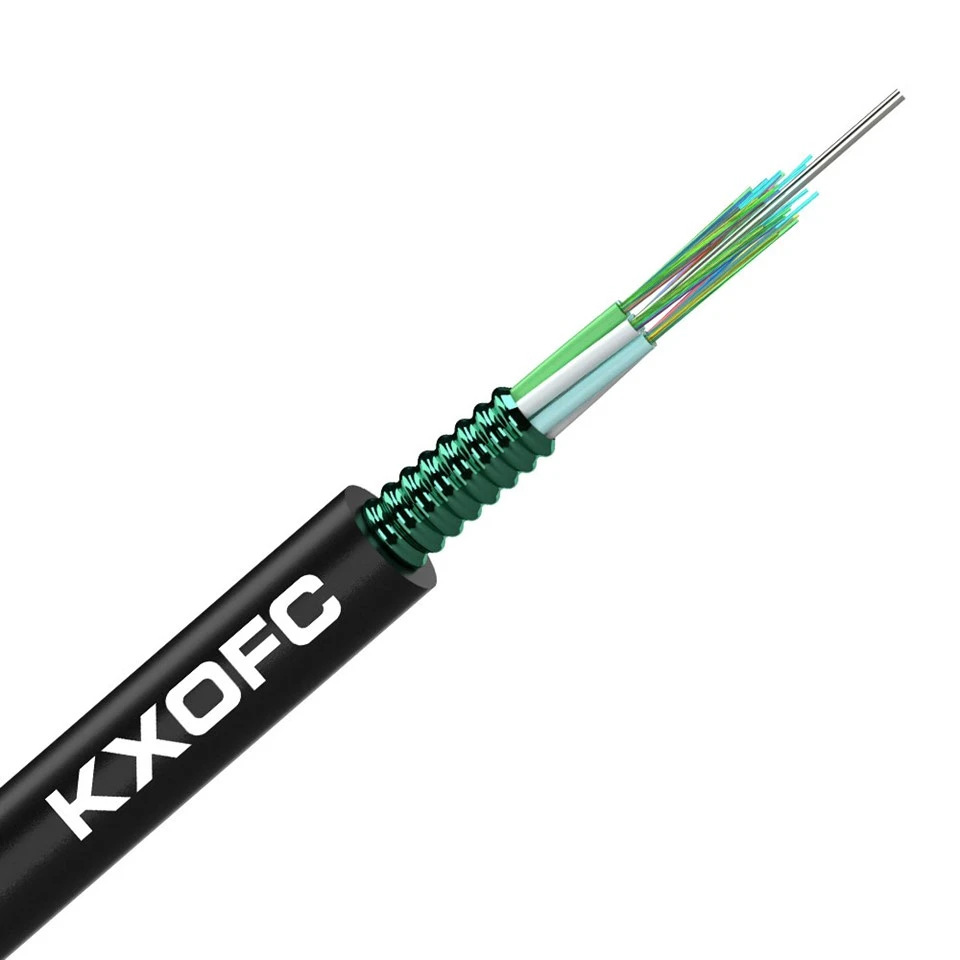

Pansret fiberoptisk kabel enkeltmodus

eget merke





FTTH-slippkabel-Blekkutskrift

Flatkabel-Plasmatrykking

Utendørskabel GYTC8S-Jerntrykk

Startkabel- SC/UPC-SC/APC

GYTC8S 24 kjerne -tromle

FTTH kabel-1km trommel

FTTH-kabel-emballasje

Patch ledninger-Pallepakke







Pakk og send



Patch ledninger i Palle levering

FTTH-kabel i kartongpakning

Flat kabel i kryssfiner trommelpakke

Sammensatt trommel fullastet i beholderen

Solid tretrommel lastebilde







**Nøkkelpunkter for installasjon av kanalkabel**

**1. Krav til kanaler og ledninger**

Følgende forberedelser skal gjøres før installasjon av kanalkabelen:

**Prinsipp for valg av rørledninger:**

- Når designet ikke spesifiserer rørposisjonen, skal rørene brukes lag for lag **fra bunn til topp og fra begge sider mot midten**.

- Ledningsposisjonene som opptas av kabelen i tilstøtende kanalseksjoner skal være relativt konsistente for å unngå å bytte fra den ene siden av kanalbanken til den andre.

- Kanalposisjonen som er valgt langs samme rute skal ikke endres.

**Rengjøring av rør:** Før installasjon skal rørene rengjøres for å sikre at de ikke er blokkert.

**2. Under-installasjon**

Når du installerer kabler i plastkanaler med stor-diameter, brukes vanligvis plastunderledninger- for å forbedre kanalutnyttelsen og beskytte kabelen:

| Vare|Krav |

| Sub-materiale|Plastrør med god holdbarhet og miljøkompatibilitet |

| Antall under-kanaler|Den totale ekvivalente ytre diameteren til flere under-kanaler bør ikke overstige **85 % til 90 %** av den indre diameteren til hovedkanalen. |

| Sub-innerdiameter|Bør ikke være mindre enn **1,5 ganger** kabelens ytre diameter. |

| Installasjonsmetode|Flere under-kanaler i samme hovedkanal skal installeres **i ett enkelt trekk**. |

| Skjøtekrav|Under-kanaler **skal ikke ha skjøter** inne i hovedkanalen. |

| Endeforsegling|Ubrukte sub-ender skal tettes mot vanninntrenging. |

| Fargekoding|Flere under-kanaler innenfor samme hovedkanal bør skilles ved å bruke forskjellige farger. |

**Under-fremspringslengde:**

- Innenfor mannhull/håndhull skal fremspringslengden på under-kanaler være **200 mm til 400 mm**.

- Innenfor kraftkanaler kan fremspringslengden på under-kanaler være **150 mm til 200 mm**.

**3. Kabelinstallasjonsmetode**

Kanalkabler kan installeres ved hjelp av mekanisk trekking eller manuell trekking:

- Trekkspenningen for et enkelt trekk **skal ikke overstige kabelens tillatte strekkstyrke**.

- Etter installasjonen skal kabelen være **fri for vridning, kryss, tydelige riper eller skader**.

- Kabelen **skal ikke bøyes innen 150 mm** etter at den går ut av kanalen.

- Ved ledningssvinger eller kryssinger med andre hindringer skal det brukes styreanordninger eller klokke-beskyttelsesrør for beskyttelse.

**4. Montering i kum/håndhull**

Kabelinstallasjon i kummer/håndhull skal oppfylle følgende krav:

- Kabelen skal **festes godt** og bør beskyttes med et fleksibelt plastrør (f.eks. korrugert rør).

- Kabelskjøtelukkinger skal installeres over

året-vannstand og støttet av beskyttende braketter.

- Kabler **skal ikke gå direkte gjennom** et kum.

- Reserverte kabellengder skal kveiles i henhold til kravene til bøyeradius og festes sikkert til braketter.

- **Kabelidentifikasjonsskilt eller -etiketter** skal installeres (et skilt skal plasseres i hvert mannhull).

- Kabelskjøtelukkinger skal festes til forhånds-innstøpte beslag på kumveggen.

**5. Rørtetting**

Etter kabelinstallasjon skal endene av både hovedkanalene og underkanalene forsegles tett som kreves av designet for å hindre inntrengning av vann, damp og rusk.
